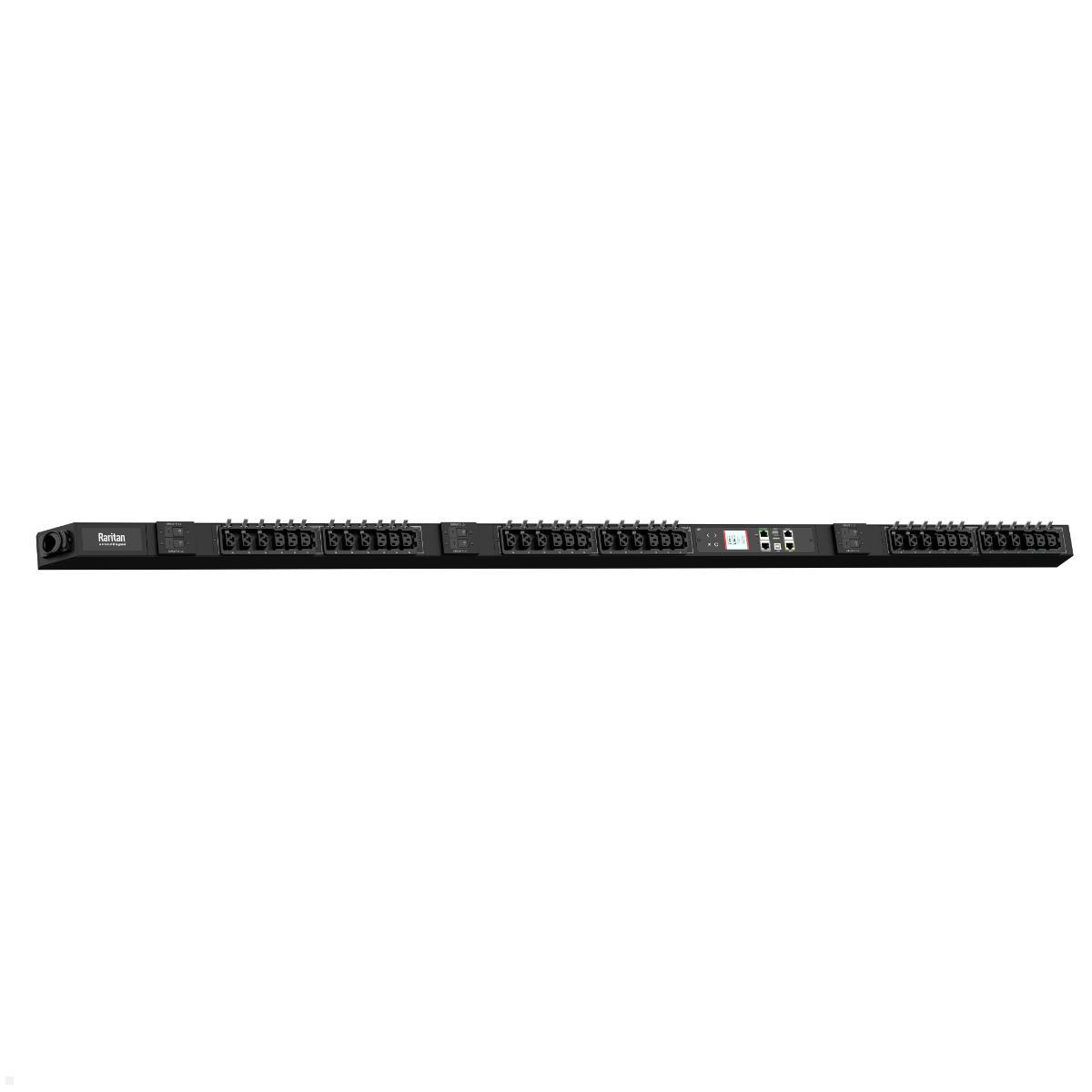

Legrand Raritan iX Rack-PDU 0U mit 18xC13 / 18xHDOT Cx, 3-phasig 400V 32A, Outlet Metered (PX4-4699-E7V2)
Highlights
- 36 Ausgänge: 18x C13, 18x HDOT Cx
- Klasse 0,5 Energiemessung pro Ausgang
- Hot-Swap-fähiger Controller
- Bis zu 32 PDUs kaskadierbar
- Farb-LCD-Display mit Auto-Flip
Intelligente Rack-PDU mit Outlet Metering für Rechenzentren
Die Legrand Raritan iX Rack-PDU 0U mit 18xC13 / 18xHDOT Cx, 3-phasig 400V 32A, Outlet Metered (PX4-4699-E7V2) ist eine leistungsstarke Stromverteilungseinheit für professionelle IT-Infrastrukturen. Mit insgesamt 36 Ausgängen, aufgeteilt in 18x C13 und 18x kombinierte HDOT Cx Buchsen, bietet diese intelligente PDU präzise Energiemessung der Klasse 0,5 pro Eingangsleitung, pro Leitungsschutzschalter und pro Ausgang. Die Netzqualitätsüberwachung umfasst Spannungs- und Strom-Oberschwingungsverzerrung, Spannungseinbrüche und -überhöhungen, Neutralleiterstrom, Einschaltstromspitzen sowie den Scheitelfaktor.
Der hot-swap-fähige Controller ermöglicht den Austausch im laufenden Betrieb und sorgt für maximale Verfügbarkeit. Über das integrierte Farb-LCD-Display mit Auto-Flip-Funktion lassen sich Spannung, Strom und Leistung direkt am Gerät ablesen. Die Rack-PDU unterstützt Umgebungssensoren für Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub, Wasserleckage, Bewegung, Vibration und mehr. Bis zu 32 PDUs lassen sich über einen einzigen Ethernet-Port kaskadieren, bis zu 8 PDUs über den Link-Port verknüpfen. Die Fernverwaltung erfolgt über HTTP(S), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP, Redfish API und weitere Protokolle. Ideal für den Einsatz in Rechenzentren, Serverräumen und Netzwerkschränken.
Technische Details Legrand Raritan iX Rack-PDU PX4-4699-E7V2
- Eingang: 230/400V Wye 32A IEC 60309 3P+N+PE 6h
- Nennspannung: 400V
- Max. Eingangsstrom: 32A
- Leistungskapazität: 22,2 kVA
- Anschlusskabel: 3 m
- Ausgänge: 18x C13, 18x HDOT Cx (kombiniert C13/C19)
- Überlastschutz: 6 Leitungsschutzschalter
- Messgenauigkeit: Klasse 0,5
- Messung pro Eingangsleitung, Leitungsschutzschalter und Ausgang
- Fernschaltung der Ausgänge: Nein
- Netzwerk: Dual 10/100/1000 Base-T Ethernet, optionales WLAN (802.11 a/b/g/n)
- Fernverwaltung: HTTP(S), SSH, Telnet, RS-232, SNMP v2/v3, SMTP, JSON-RPC API, MODBUS-TCP, Redfish API
- Kaskadierung: bis zu 32 PDUs über Ethernet, bis zu 16 PDUs über USB
- Verknüpfung: bis zu 8 PDUs über Link-Port
- Umgebungssensoren: Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub, Wasserleckage, Bewegung, Vibration, Trockenkontakt
- Display: Farb-Matrix-LCD mit Auto-Flip
- Controller: Hot-Swap-fähig
- Maße (BxTxH): 56 x 65 x 1780 mm
- Gewicht: ca. 7,3 kg
- Versandgewicht: ca. 10,1 kg
- Versandmaße (HxTxB): 1940 x 255 x 125 mm
- Betriebstemperatur: bis 60 °C
- Betriebsluftfeuchtigkeit: bis 85 %
- Schutzgrad: IP20
- Zertifizierungen: CE
- Garantie: 2 Jahre Herstellergarantie
| Produktdatenblatt: |  [pdf - Englisch] |
|---|---|

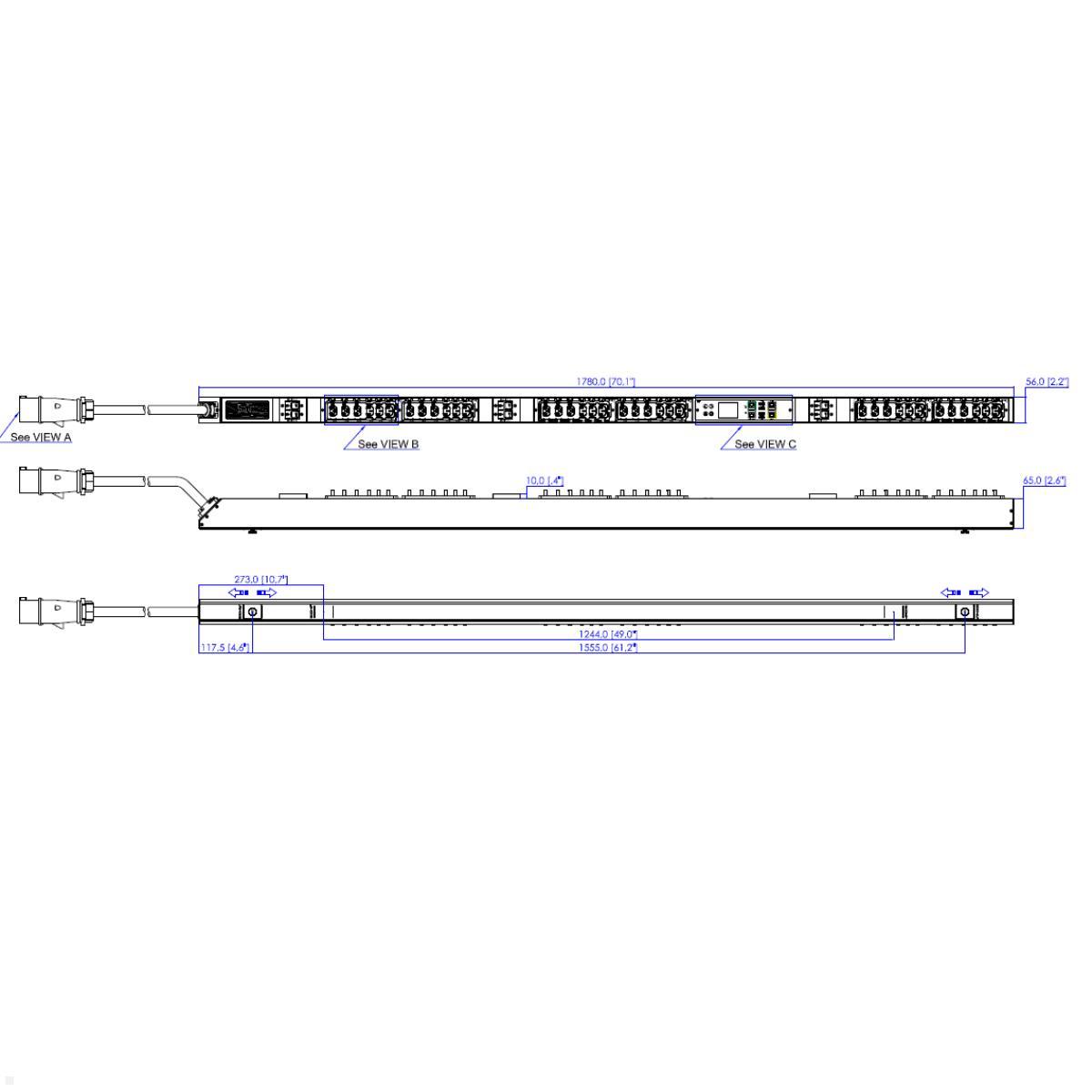

| Technische Zeichnung: | [pdf] |
| Verpackungsmaße (LxBxH in mm): | 1940 x 255 x 125 |
| Lieferumfang: | Legrand Raritan iX Rack-PDU PX4-4699-E7V2, Montagezubehör G4-HOLDER-FOR-ZU, Montageanleitung |
| Installationsmaterial enthalten: | + |
| Garantie: | 2 Jahre |
| Hersteller/Importeur: | Legrand AV Netherlands B.V. / Chief, Franklinstraat 14, 6003 DK Weert NL, deutschland.verkauf@av.legrand.com |
| Einspeisung: | 32A |
| Messen: | pro Port |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | C13,Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Größe PDU: | Vertikal, 42 HE |
| Anzahl Steckdosen: | 36 Steckdosen |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| Sicherung: | Ja |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Was ist die Legrand Raritan iX Rack-PDU und für wen eignet sie sich?
Die Legrand Raritan iX Rack-PDU ist eine intelligente Stromverteilungseinheit, die speziell für den professionellen Einsatz in Rechenzentren, Serverräumen und Netzwerkschränken entwickelt wurde. Sie vereint präzise Energiemessung, umfassende Fernverwaltung und hohe Zuverlässigkeit in einem kompakten 0U-Formfaktor. Mit 36 Ausgängen, aufgeteilt in 18x C13 und 18x kombinierte HDOT Cx Buchsen, versorgt die PDU zahlreiche Geräte zuverlässig mit Strom. Die 3-phasige 400V 32A Einspeisung mit einer Leistungskapazität von 22,2 kVA macht sie zur idealen Wahl für anspruchsvolle IT-Infrastrukturen. Administratoren profitieren von der Energiemessung der Klasse 0,5, die eine abrechnungsfähige Genauigkeit bietet und Transparenz über den Stromverbrauch jedes einzelnen Ausgangs schafft.
Welche Verwaltungs- und Überwachungsmöglichkeiten bietet die Rack-PDU?
Die Legrand Raritan iX PDU bietet umfangreiche Möglichkeiten zur Fernüberwachung und -verwaltung. Über Protokolle wie HTTP(S), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP und Redfish API lässt sich die PDU nahtlos in bestehende Managementsysteme integrieren. Das integrierte Farb-LCD-Display mit Auto-Flip-Funktion zeigt Spannung, Strom und Leistung direkt am Gerät an. Die Netzqualitätsüberwachung erfasst Oberschwingungsverzerrungen, Spannungseinbrüche, Einschaltstromspitzen und den Scheitelfaktor. Bis zu 32 PDUs lassen sich über einen einzelnen Ethernet-Port kaskadieren, was die Verwaltung großer Installationen erheblich vereinfacht. Zusätzlich unterstützt die PDU Umgebungssensoren für Temperatur, Luftfeuchtigkeit, Luftstrom und weitere Parameter.
Warum ist der hot-swap-fähige Controller ein entscheidender Vorteil?
Der hot-swap-fähige Controller der Legrand Raritan iX Rack-PDU ermöglicht den Austausch der Steuereinheit im laufenden Betrieb, ohne die Stromversorgung der angeschlossenen Geräte zu unterbrechen. Dies ist besonders in geschäftskritischen Umgebungen von Bedeutung, in denen Ausfallzeiten vermieden werden müssen. Der Controller verfügt über einen eingebetteten Prozessor mit mindestens 536 MHz Taktfrequenz, 16 MB SPI-Flash und 64 MB DDR2-RAM. Durch die Möglichkeit, bis zu 8 PDUs über den Link-Port zu verknüpfen, erhält die primäre PDU zudem redundante Stromversorgung von der ersten Erweiterungs-PDU. Die automatisierte Bereitstellung über TFTP, DHCP, SSH oder USB-Flash-Laufwerke beschleunigt die Inbetriebnahme und minimiert den Konfigurationsaufwand. Mit einer Betriebstemperatur von bis zu 60 Grad Celsius bei Volllast und CE-Zertifizierung erfüllt die PDU höchste Anforderungen an Zuverlässigkeit und Sicherheit.
