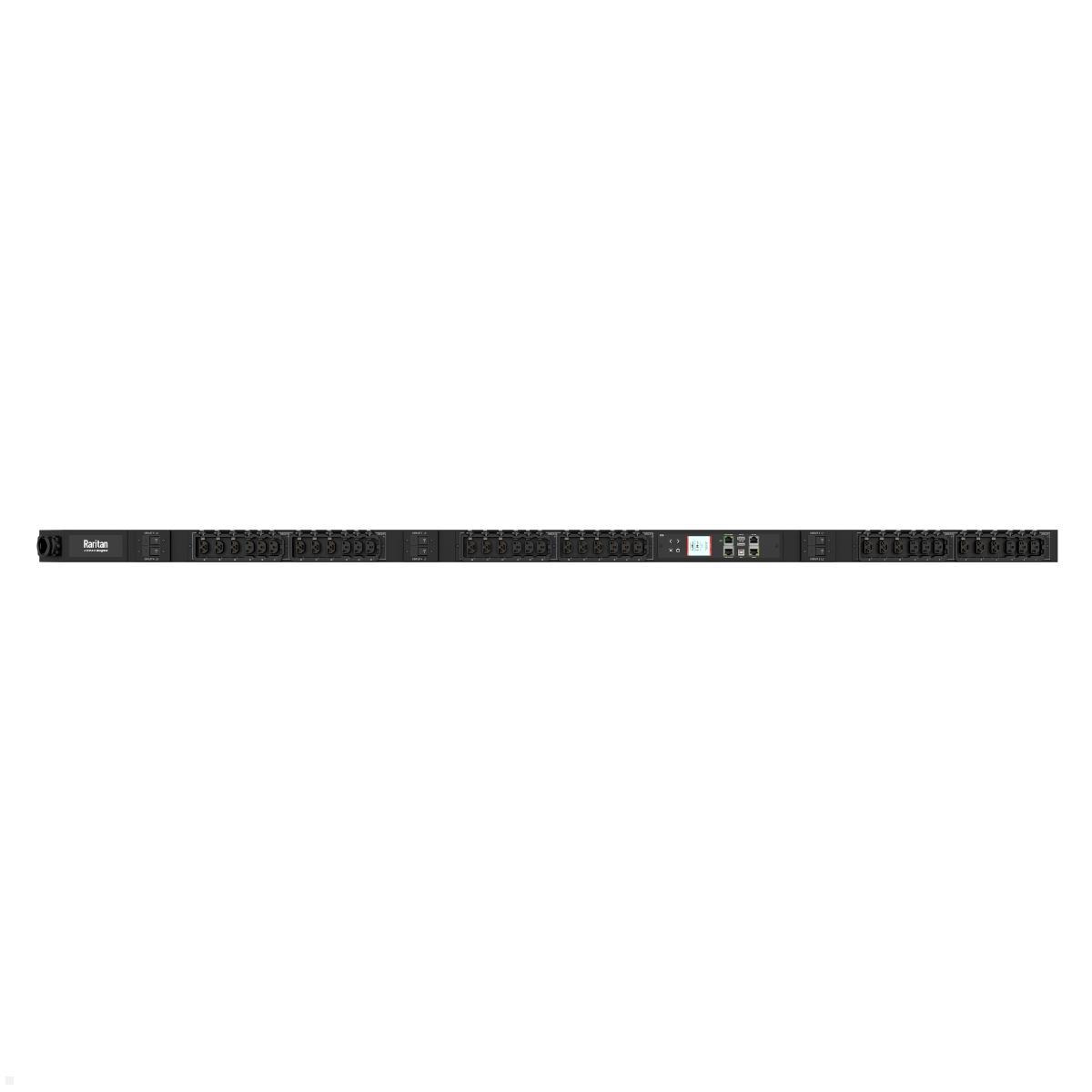

Legrand Raritan iX Rack-PDU 0U mit 18xHDOT C13 / 18xCx, 3-phasig 400V 32A, Outlet Metered/Switched (PX4-5699-E7V2)
Highlights
- 36 verriegelbare Outlets: 18x C13, 18x Cx
- 23 kVA, 3-phasig 415V/32A
- Billing-Grade Metering ±0,5 % (Klasse 0,5)
- Remote Outlet Switching per Netzwerk
- Hot-swappable Controller iX12, Dual Gigabit Ethernet
0U Rack-PDU mit Remote Outlet Switching und Billing-Grade Energiemessung
Die Legrand Raritan iX Rack-PDU 0U mit 18xHDOT C13 / 18xCx, 3-phasig 400V 32A, Outlet Metered/Switched (PX4-5699-E7V2) ist eine leistungsstarke 3-phasige 0U-PDU mit 36 verriegelbaren Outlets (18x C13 Locking 10A, 18x Cx Locking 16A) und einer Eingangsleistung von 23 kVA bei 415V/32A (3-phasig). Dank des kompakten 0U-Formfaktors spart sie wertvollen Stellplatz im Rack und lässt sich platzsparend an der Seite montieren. Die Billing-Grade Energiemessung der Klasse 0,5 erfasst Spannung (V), Strom (A), Wirkleistung (kW), Scheinleistung (kVA), Energie (kWh) sowie den Leistungsfaktor – sowohl je Eingangsleitung, je Leitungsschutzschalter als auch je einzelner Steckdose. Der hot-swappable Controller (iX12) ermöglicht den Austausch im laufenden Betrieb ohne Downtime. Remote Outlet Switching erlaubt das individuelle Ein- und Ausschalten jeder Steckdose per Netzwerk. Die Power-Quality-Überwachung erfasst Oberschwingungen, Spannungseinbrüche, Spannungsspitzen, Netzstrom und Einschwingströme. Bis zu 8 PDUs lassen sich über das PDU-Linking zu einer gemeinsamen Verwaltungseinheit verbinden; per Cascading-Modus können bis zu 32 PDUs unter einem einzigen Ethernet-Port oder 16 PDUs per USB betrieben werden. Zwei USB-A-Ports (5V/500mA) sowie ein USB-B-Port ergänzen die Konnektivität. Die Legrand Raritan iX Rack-PDU 0U eignet sich ideal für Rechenzentren, Serverräume und professionelle IT-Infrastrukturen mit hohem Monitoring-Anspruch.Technische Details Legrand Raritan iX Rack-PDU 0U
- Formfaktor: 0U (vertikale Montage)
- Eingang: IEC 60309 3P+N+E 6h 32A (4P5W)
- Nennspannung Eingang: 415V 3-phasig
- Rated Eingangsspannung: 380–415V 3-phasig
- Eingangsfrequenz: 50/60 Hz
- Max. Eingangsstrom: 32A
- Leistungskapazität: 21,1 kVA bei 380V / 23,0 kVA bei 415V
- Kabellänge: 3 m, Bottom-front feed
- Ausgang Nennspannung: 230V (220–240V)
- Outlets: 18x IEC320 C13 Locking (10A) + 18x Cx Locking (16A) = 36 gesamt
- Outlet-LEDs: R/G/B LEDs (Powered On/Off, Schwellenwert, Service Mode, Trip Forensics)
- Outlet Locking: Ja (inkl. SecureLock / P-lock)
- Überlastschutz: 6x LEJBXV6-16 Leitungsschutzschalter
- Strommessung: Klasse 0,5 (±0,5 %)
- Messparameter: Spannung (V), Strom (A), Wirkleistung (kW), Scheinleistung (kVA), Energie (kWh), Leistungsfaktor
- Messung je Eingangsleitung: Ja
- Messung je Leitungsschutzschalter: Ja
- Messung je Steckdose: Ja
- Remote Outlet Switching: Ja
- Power-Quality-Überwachung: Oberschwingungen (Spannung & Strom), Verschiebungsleistungsfaktor, Spannungseinbrüche & -spitzen, Netzstrom, Einschwingstrom, Scheitelfaktor
- Controller: iX12, hot-swappable
- Display: Multi-Color LCD (Spannung, Strom, Wirkleistung je Leitung oder Outlet; Alarme; Konfiguration; Auto-flip)
- PDU-Linking: bis zu 8 PDUs (PDU Link Port)
- Cascading: bis zu 32 PDUs (Ethernet) / 16 PDUs (USB)
- Netzwerk: Dual Gigabit Ethernet (10/100/1000 Base-T), optionales WLAN (802.11 a/b/g/n)
- USB-Ports: 2x USB-A (5V/500mA), 1x USB-B
- Fernzugriff: HTTP(S), SSH (CLI), Telnet, RS-232, SNMP v2/v3, SMTP, JSON-RPC API, MODBUS-TCP, Redfish API
- SmartLock: Kontakt- und Kontaktschließer-Sensoren
- Sensor Port: RJ45 (inkl. Sensor Hub-Unterstützung)
- Reset-Taste: Firmware-Neustart ohne Stromunterbrechung an den Outlets
- Umgebungssensoren: Temperatur, Luftfeuchtigkeit, Luftströmung, Differenzluftdruck, Wasserleck, Staub/Partikel, Näherung/Bewegung, Vibration, Trockenkontakt
- Betriebstemperatur: bis 60 °C
- Relative Luftfeuchtigkeit (Betrieb): 5–95 % (nicht-kondensierend)
- Betriebshöhe: 0–3.048 m
- Gehäuse: Extrudiertes Aluminium, schwarz pulverbeschichtet
- Zulassungen: CE, RoHS, FCC Part 15 Class A, Canada ICES-003
- Garantie: 2 Jahre Herstellergarantie
- Maße (B×T×H): 56 x 65 x 1780 mm
- Eigengewicht: 8,18 kg
- Versandgewicht: 10,63 kg
- Versandmaße (B×T×H): 255 x 125 x 1940 mm
| Produktdatenblatt: |  [pdf - Englisch] |
|---|---|

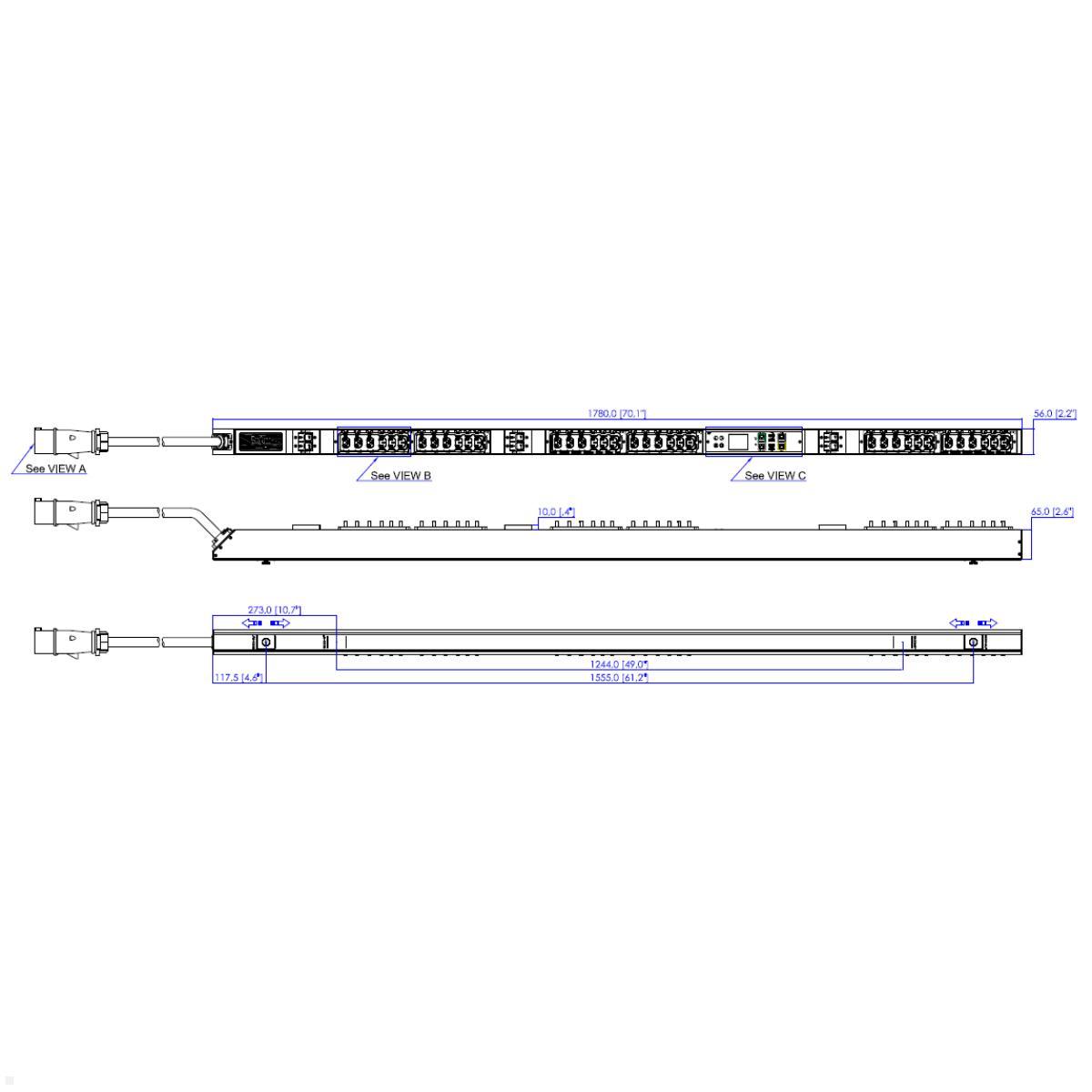

| Technische Zeichnung: | [pdf] |
| Verpackungsmaße (LxBxH in mm): | 1940 x 255 x 125 |
| Installationsmaterial enthalten: | + |
| Hersteller/Importeur: | Legrand AV Netherlands B.V. / Chief, Franklinstraat 14, 6003 DK Weert NL, deutschland.verkauf@av.legrand.com |
| Einspeisung: | 32A |
| Messen: | pro Port |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Ja |
| Steckerart: | C13, Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Größe PDU: | Vertikal, 42 HE |
| Anzahl Steckdosen: | 36 Steckdosen |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| USB-Charger: | USB A/B |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Was leistet eine 3-phasige 0U Rack-PDU mit Outlet Switching und Billing-Grade Metering?
Eine moderne 3-phasige 0U Rack-PDU wie die Legrand Raritan iX (PX4-5699-E7V2) geht weit über die reine Stromverteilung hinaus. Sie kombiniert Billing-Grade Energiemessung der Klasse 0,5 mit der Möglichkeit, jede einzelne Steckdose remote ein- oder auszuschalten – ohne physischen Zugang zum Rack. Das ermöglicht Rechenzentrumsbetreibern eine lückenlose Kontrolle über den Energieverbrauch auf drei Ebenen: je Eingangsleitung, je Leitungsschutzschalter und je einzelner Steckdose. Mit 36 verriegelbaren Outlets (18x C13 Locking 10A, 18x Cx Locking 16A), einer Kapazität von bis zu 23 kVA bei 415V und einem kompakten 0U-Formfaktor für die vertikale Rack-Montage ist die Raritan iX PDU eine hocheffiziente Lösung für anspruchsvolle IT-Infrastrukturen. Alle Messwerte sind in Echtzeit abrufbar per Web-Interface, SNMP v3 oder Redfish API.
Wie funktioniert das PDU-Linking und Cascading bei Raritan iX PDUs?
Über den PDU-Link-Port lassen sich bis zu 8 Raritan iX PDUs zu einer gemeinsamen Management-Einheit verbinden. Die primäre PDU (Primary PDU) hat vollständigen Einblick in alle verbundenen Expansion PDUs – inklusive Leistungsdaten und Alarmzuständen. Zusätzlich sorgt die redundante Einspeisung der ersten Expansion PDU dafür, dass der Betrieb auch dann weiterläuft, wenn die Primary PDU ausfällt. Wer noch mehr PDUs zentralisieren möchte, nutzt den Cascading-Modus: Hierbei lassen sich bis zu 32 PDUs über einen einzigen Ethernet-Port oder 16 PDUs per USB verbinden. Mit Port-Forwarding genügt sogar eine einzige IP-Adresse für den gesamten Verbund – ideal für Rechenzentren mit begrenzten IP-Ressourcen.
Welche Fernzugriffs- und Integrationsmöglichkeiten bietet die Raritan iX PDU?
Die Legrand Raritan iX Rack-PDU 0U mit 18xHDOT C13 / 18xCx, 3-phasig 400V 32A, Outlet Metered/Switched (PX4-5699-E7V2) unterstützt ein breites Spektrum an Management-Protokollen: HTTP(S), SSH (CLI), Telnet, RS-232, SNMP v2/v3, SMTP, JSON-RPC API, MODBUS-TCP und Redfish API. Das ermöglicht eine nahtlose Integration in bestehende DCIM-Systeme, Monitoring-Plattformen und Automatisierungslösungen. Das integrierte Multi-Color-LCD-Display zeigt lokal alle wichtigen Werte an – Spannung, Strom, Wirkleistung je Leitung oder Outlet, Alarme und Netzwerkkonfiguration – mit automatischer Ausrichtungsanpassung. Zwei USB-A-Ports (5V/500mA) für WLAN-Adapter, iOS-Geräte oder Cascading sowie ein USB-B-Port ergänzen die Konnektivität. Umgebungssensoren für Temperatur, Luftfeuchtigkeit, Luftströmung, Wasserleck und mehr sowie SmartLock für Kontakt- und Kontaktschließer-Sensoren runden das Monitoring-Portfolio ab.
