Legrand Raritan iX Rack-PDU 1U mit 8xC13 / 4xHDOT Cx, 1-phasig 100-240V 20A, Outlet Metered/Switched (PX4-5256CR-C8E8A0)
Highlights
- 12 Ausgänge: 8x C13, 4x HDOT Cx
- Kompakter 1U 19-Zoll Formfaktor
- Klasse 0,5 Energiemessung pro Ausgang
- Fernschaltung einzelner Ausgänge
- Hot-Swap-fähiger Controller
Intelligente 19-Zoll Rack-PDU mit Outlet Metering und Switching
Die Legrand Raritan iX Rack-PDU 1U mit 8xC13 / 4xHDOT Cx, 1-phasig 100-240V 20A, Outlet Metered/Switched (PX4-5256CR-C8E8A0) ist eine kompakte Stromverteilungseinheit im 19-Zoll 1U-Formfaktor für professionelle IT-Infrastrukturen. Mit insgesamt 12 Ausgängen, aufgeteilt in 8x C13 und 4x kombinierte HDOT Cx Buchsen, bietet diese intelligente PDU präzise Energiemessung der Klasse 0,5 pro Eingangsleitung, pro Leitungsschutzschalter und pro Ausgang. Zusätzlich ermöglicht die Fernschaltung einzelner Ausgänge eine gezielte Steuerung der angeschlossenen Geräte. Die Netzqualitätsüberwachung umfasst Spannungs- und Strom-Oberschwingungsverzerrung, Spannungseinbrüche und -überhöhungen, Neutralleiterstrom, Einschaltstromspitzen sowie den Scheitelfaktor.
Der hot-swap-fähige Controller ermöglicht den Austausch im laufenden Betrieb und sorgt für maximale Verfügbarkeit. Über das integrierte Farb-LCD-Display mit Auto-Flip-Funktion lassen sich Spannung, Strom und Leistung direkt am Gerät ablesen. Die Rack-PDU unterstützt Umgebungssensoren für Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub, Wasserleckage, Bewegung, Vibration und mehr. Bis zu 32 PDUs lassen sich über einen einzigen Ethernet-Port kaskadieren, bis zu 8 PDUs über den Link-Port verknüpfen. Die Fernverwaltung erfolgt über HTTP(S), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP, Redfish API und weitere Protokolle. Ideal für den Einsatz in Rechenzentren, Serverräumen und Netzwerkschränken.
Technische Details Legrand Raritan iX Rack-PDU PX4-5256CR-C8E8A0
- Eingang: IEC C20 100-240V Inlet
- Nennspannung: 240V
- Max. Eingangsstrom: 20A
- Nenn-Eingangsstrom: 16A
- Leistungskapazität: 3,8 kVA
- Ausgänge: 8x C13, 4x HDOT Cx (kombiniert C13/C19)
- Messgenauigkeit: Klasse 0,5
- Messung pro Eingangsleitung, Leitungsschutzschalter und Ausgang
- Fernschaltung der Ausgänge: Ja
- Netzwerk: Dual 10/100/1000 Base-T Ethernet, optionales WLAN (802.11 a/b/g/n)
- Fernverwaltung: HTTP(S), SSH, Telnet, RS-232, SNMP v2/v3, SMTP, JSON-RPC API, MODBUS-TCP, Redfish API
- Kaskadierung: bis zu 32 PDUs über Ethernet, bis zu 16 PDUs über USB
- Verknüpfung: bis zu 8 PDUs über Link-Port
- Umgebungssensoren: Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub, Wasserleckage, Bewegung, Vibration, Trockenkontakt

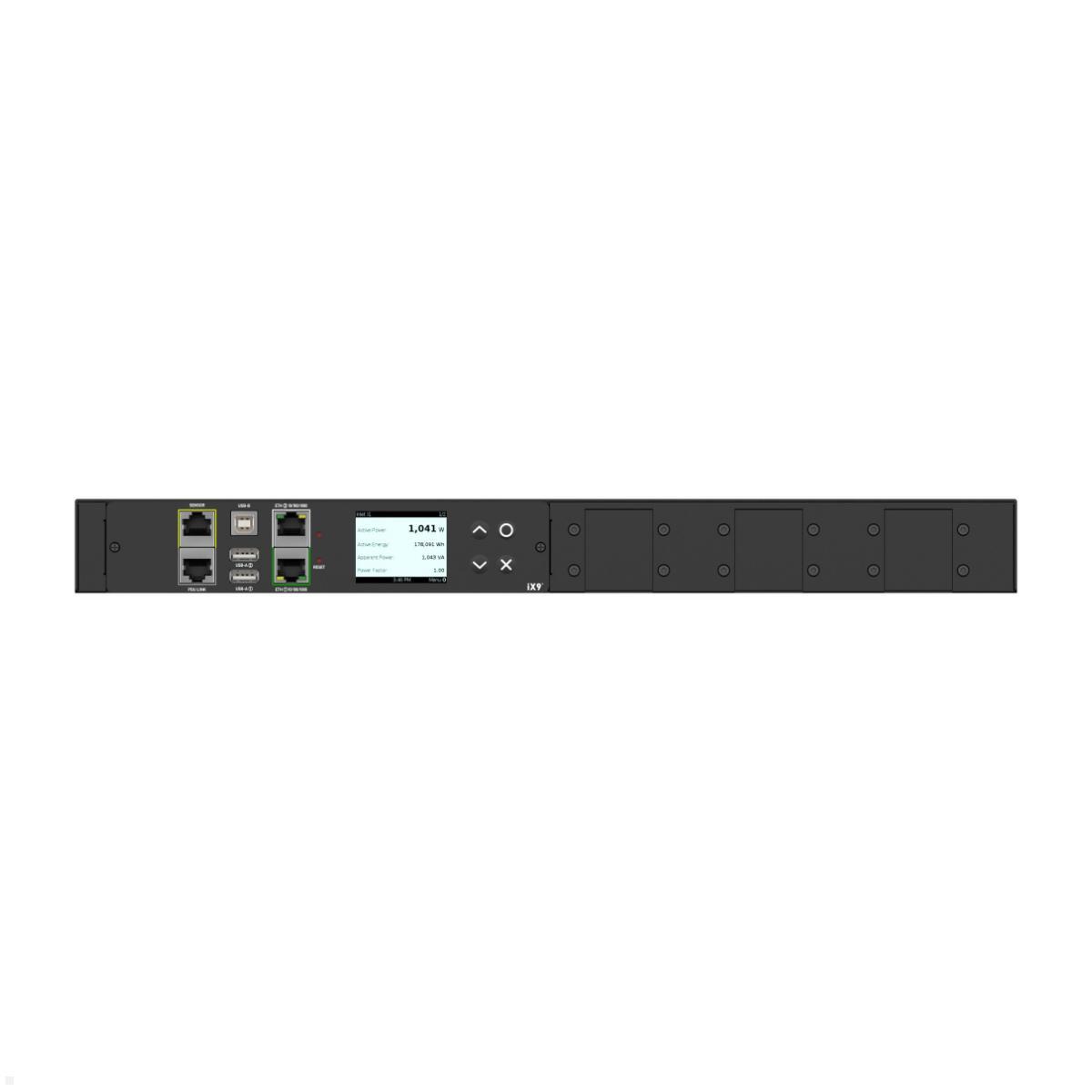

- Display: Farb-Matrix-LCD mit Auto-Flip
- Controller: Hot-Swap-fähig
- Maße (BxTxH): 440 x 183 x 44 mm
- Gewicht: ca. 4,1 kg
- Versandgewicht: ca. 4,5 kg
- Versandmaße (HxTxB): 550 x 372 x 208 mm
- Betriebstemperatur: bis 60 °C
- Betriebsluftfeuchtigkeit: bis 85 %
- Zertifizierungen: UL, CE
- Garantie: 2 Jahre Herstellergarantie
| Produktdatenblatt: |  [pdf - Englisch] |
|---|---|

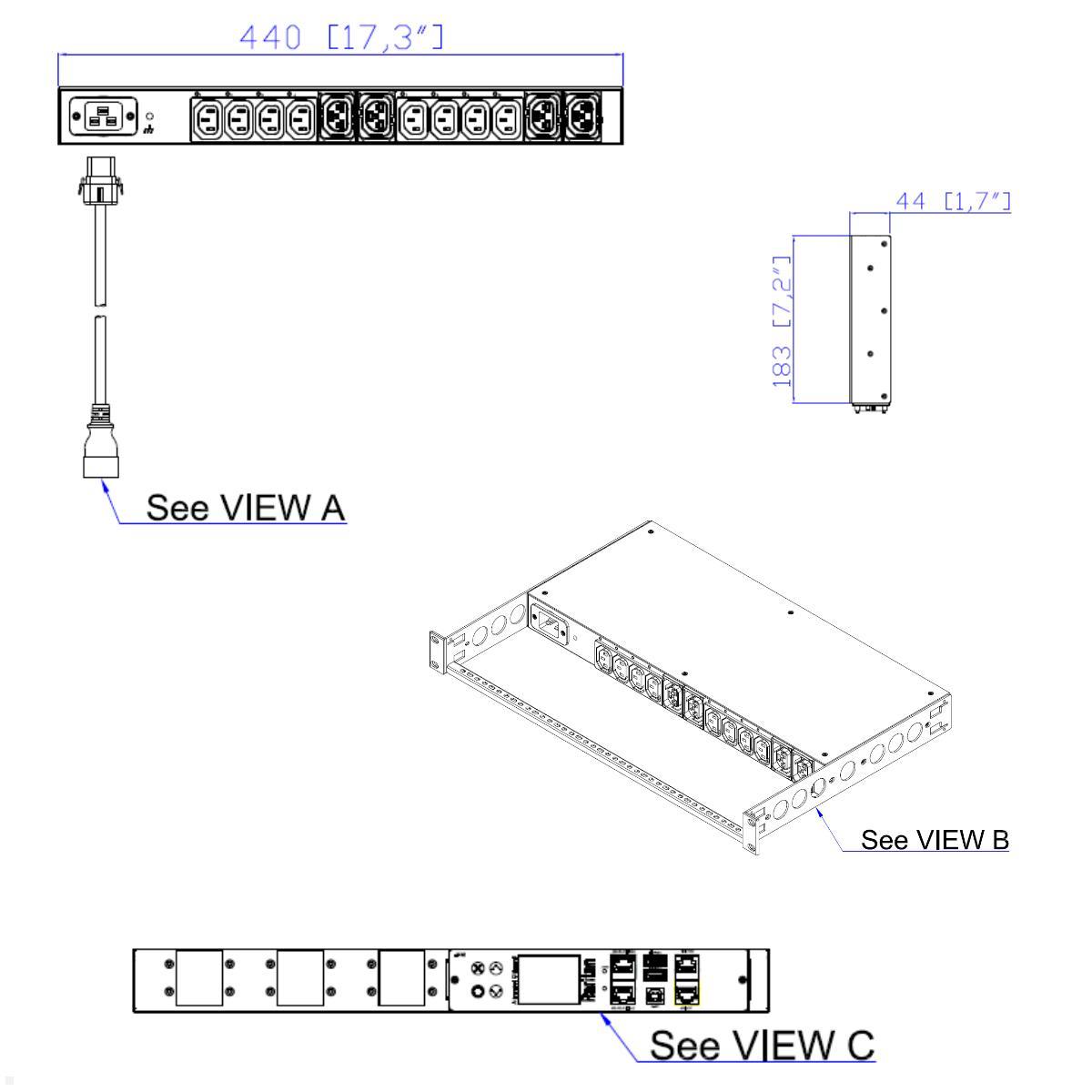

| Technische Zeichnung: | [pdf] |
| Verpackungsmaße (LxBxH in mm): | 550 x 372 x 208 |
| Lieferumfang: | Legrand Raritan iX Rack-PDU PX4-5256CR-C8E8A0, Rack-Montagekit RACK-KIT-DPX-1U, Montageanleitung |
| Installationsmaterial enthalten: | + |
| Garantie: | 2 Jahre |
| Hersteller/Importeur: | Legrand AV Netherlands B.V. / Chief, Franklinstraat 14, 6003 DK Weert NL, deutschland.verkauf@av.legrand.com |
| Einspeisung: | 16A |
| Messen: | pro Port |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Ja |
| Steckerart: | C13,Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Größe PDU: | 19" |
| Anzahl Steckdosen: | 12 Steckdosen |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| Sicherung: | Ja |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Was zeichnet die Legrand Raritan iX Rack-PDU im 1U 19-Zoll Format aus?
Die Legrand Raritan iX Rack-PDU PX4-5256CR-C8E8A0 ist eine kompakte intelligente Stromverteilungseinheit im 1U 19-Zoll Formfaktor, die nur eine Höheneinheit im Serverschrank beansprucht. Mit 12 Ausgängen, aufgeteilt in 8x C13 und 4x kombinierte HDOT Cx Buchsen, bietet sie trotz ihrer kompakten Bauweise ausreichend Anschlussmöglichkeiten für Switch-Stacks, Patchpanels und kleinere Serverumgebungen. Die 1-phasige 100-240V Einspeisung mit 20A maximalem Eingangsstrom und einer Leistungskapazität von 3,8 kVA macht sie flexibel einsetzbar. Die Energiemessung der Klasse 0,5 bietet abrechnungsfähige Genauigkeit pro Eingangsleitung, pro Leitungsschutzschalter und pro Ausgang. Einzelne Ausgänge lassen sich aus der Ferne schalten, was eine gezielte Steuerung der angeschlossenen Geräte ermöglicht.
Welche Überwachungsfunktionen bietet die horizontale PDU?
Die Netzqualitätsüberwachung der Legrand Raritan iX PDU erfasst Spannungs- und Strom-Oberschwingungsverzerrungen, Spannungseinbrüche und -überhöhungen, Neutralleiterstrom, Einschaltstromspitzen sowie den Scheitelfaktor. Das integrierte Farb-LCD-Display mit Auto-Flip-Funktion zeigt alle relevanten Messwerte direkt am Gerät an. Die Fernverwaltung erfolgt über HTTP(S), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP und Redfish API. Zusätzlich unterstützt die PDU Umgebungssensoren für Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub und Wasserleckage. Bis zu 32 PDUs können über einen einzelnen Ethernet-Port kaskadiert und bis zu 8 PDUs über den Link-Port verknüpft werden.
Für welche Einsatzszenarien eignet sich die 1U PDU besonders?
Die horizontale 1U Rack-PDU eignet sich besonders für Installationen, in denen vertikaler Einbauraum im Serverschrank begrenzt ist oder eine horizontale Montage bevorzugt wird. Typische Einsatzszenarien sind kleinere Serverräume, Netzwerkschränke, Edge-Computing-Standorte und Telekommunikationsverteilerschränke. Der hot-swap-fähige Controller ermöglicht den Austausch der Steuereinheit im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Die automatisierte Bereitstellung über TFTP, DHCP, SSH oder USB-Flash-Laufwerke beschleunigt die Inbetriebnahme. Mit Dual 10/100/1000 Ethernet-Ports, optionalem WLAN und der Möglichkeit zur Datenprotokollierung über HTTP/S oder MQTT bietet die PDU umfassende Konnektivität für moderne IT-Umgebungen.
